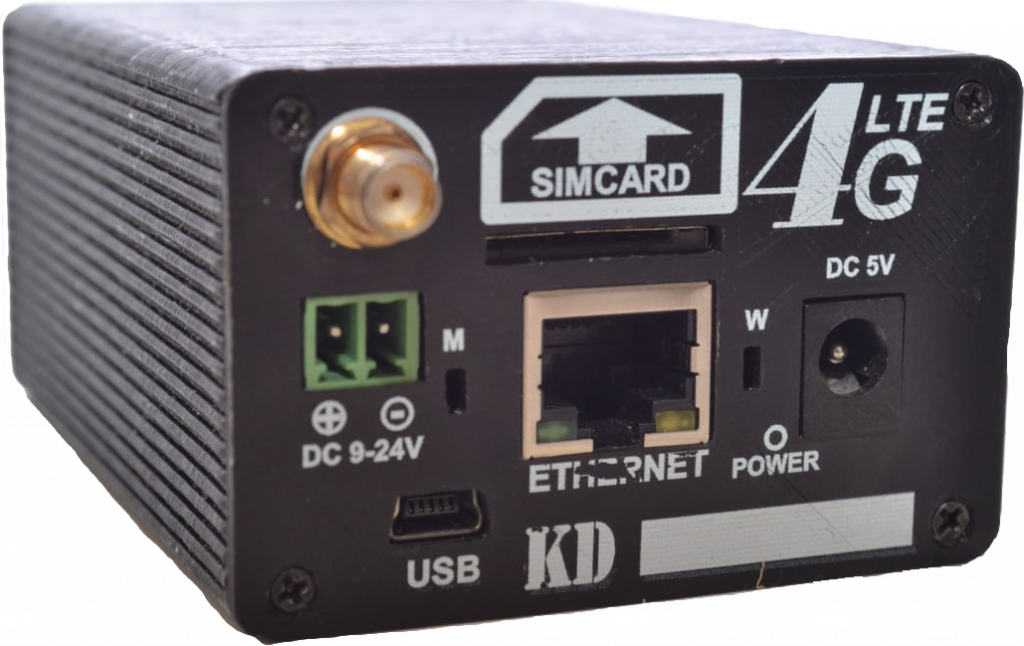

Устройство «Концентратор данных» (УКД) обеспечивает сбор по физическим интерфейсам RS-232/RS-485/Ethernet и обработку данных с устройств сопряжения с объектами или со специализированных контроллеров локальной автоматики объекта для передачи на верхний уровень посредством модема GSM LTE абонентского терминала наземной системы транкинговой радиосвязи типа TETRA (TErrestial Trunked Radio), оборудования спутниковой связи или Ethernet.

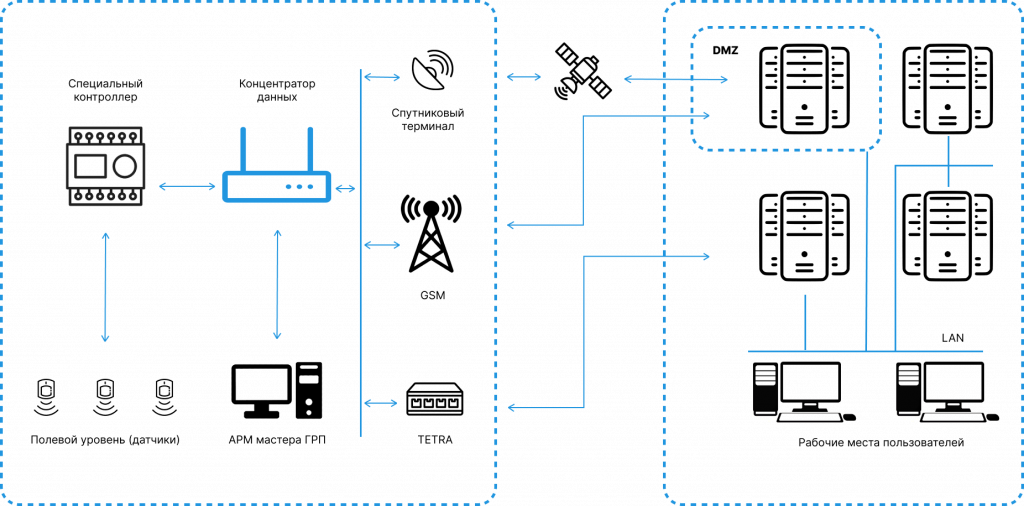

Схема передачи данных с объектов с помощью УКД

Работа УКД в качестве шлюза обеспечивает возможность доступа к данным объекта с удаленных ПЭВМ. УКД может использоваться в качестве элемента автоматизированной системы контроля и управления, объединяющей в единое информационное пространство территориально распределенные объекты с работающим оборудованием.

Технические характеристики

В основе данного решения применен контроллер сбора и передачи данных на базе одноплатного компьютера BeagleBone Black Rev C с ядром ARMCORTEX™A8, интегрированного модуля сотовой связи GSM4GLTE и модуля сопряжения с внешним оборудованием.

• Процессор: Texas Instruments Sitara AM3358BZCZA10 Cortex A8 1 GHz
• Графика: PowerVR SGX530 GPU
• Оперативная память: 512 MB DDR3L @ 800 MHz
• Внутреннее хранение: 4GB eMMC + micro SD slot
• Видео выход/Экранный I/F: HDMI и LCD интерфейсы
• Сеть: 10/100M Ethernet (RJ45)
• Серийный порт: UART0 access с6-контактным разъемом3.3V TTL
• USB 2.0
• Отладка: Серийный разъем, опционально 20-контактныйon-board CTI JTAG
• Разное: Кнопка для загрузки, кнопка питания, индикатор питания, 4 пользовательских настраиваемых LEDs
• Питание: 5V сminiUSB USB, DC Jack, или внешнее через разъем расширения; TPS65217C PMIC используется вместе с отдельной LDO для питания
• GSM4GLTE Модем: 52-х контактный в форм-факторе miniPCI-e
• Разъем SIM-карты: 8 +1 пин
• Интерфейсы: оптоизолированный RS232 – 2шт., оптоизолированный RS485 – 1шт.
• Терминатор RS485: размыкаемый резистор 120 Ом
• Температурные границы: 20°C до 85°C

Отрасли внедрения

Энергетика	Военно-промышленный комплекс	Нефтегазодобывающая промышленность
Промышленное производство	Телекоммуникации	Транспорт

ПЛК поставляется с предустановленной защищенной операционной системой реального времени «Нейтрино»
